双向张弦桁架——绍兴县体育中心体育场罩棚膜结构简介

设计单位：北京市建筑设计研究院有限公司

建设单位：绍兴县体育中心投资开发经营有限公司

钢结构生产制造及安装单位：浙江精工钢结构有限公司

索结构施工单位：北京市建筑工程研究院有限责任公司

索具类型：巨力索具 • 钢拉杆

竣工时间：2014年

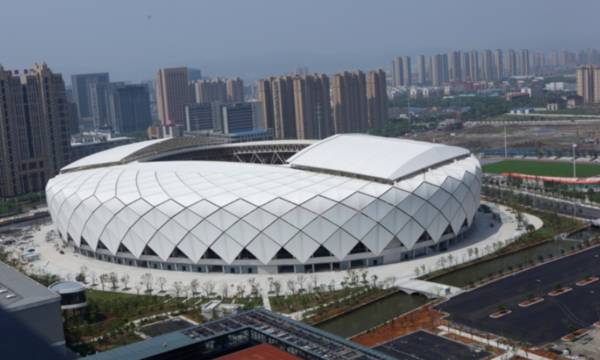

      绍兴县体育中心体育场，坐落在绍兴市柯北新城，体育场采用四心圆平面，正南北布置，设双层看台，40000 座中型乙级体育场（其中包括场地内5000 活动座位），可承接省级综合运动会，举办地方级足球、田径等比赛及群众性运动会，专业运动队训练及群众性全民健身。建筑提供标准八道田径及足球场地，场心区域 21623. 52 ㎡可改造为展厅, 设置标准展位1116个。该工程外立面及罩棚采用膜结构一体设计，固定屋盖部分为双层吸音结构，内膜为微孔吸音膜，外模为PTFE膜材，与整体立面统一。

      体育场主体建筑由钢筋混凝土看台、钢结构固定屋盖和活动屋盖组成，立面造型呈莲花状。固定屋盖投影接近椭圆形，长轴方向为267m，短轴方向为206m，屋盖外边缘为四心圆，投影总面积为 44036.37 ㎡，其中固定部分 33818.57 ㎡，开口面积 10217.80㎡。活动屋盖分为二块，水平投影面积 11849.28 ㎡，为当时国内开合面积**的活动屋盖。

      体育场内场及看台柱网为四心圆，下部结构采用钢筋混凝土少墙框架结构，基础型式为柱下和墙下钻孔灌注桩，桩端后注浆，8-2层圆砾作为持力层，桩径800 ㎜。固定屋盖主要受力构件为布置成“井”字型的4榀双向张弦立体主桁架、28榀次桁架、周边环向桁架、水平支撑及支座五部分组成。主桁架安装高度47.1m，断面为鱼腹形，矢高5m~19m。长轴主桁架跨度230m；短轴主桁架跨度176m。主桁架通过固定铰支座支承在 8 个混凝土筒上。活动屋盖采用平面桁架结构，沿跨度方向共设置14道主桁架，四周设置水平支撑保证活动屋盖的整体性。

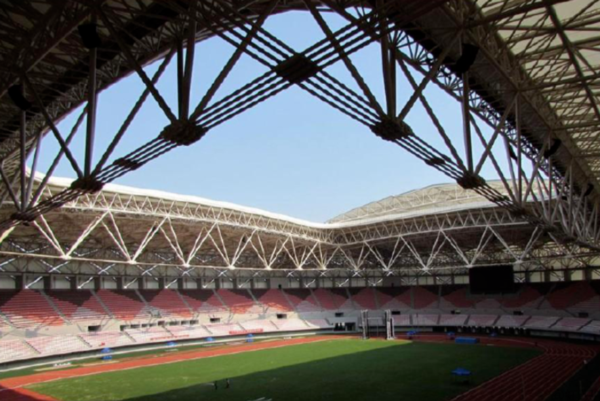

      该工程外立面及罩棚采用膜结构一体设计，固定屋盖部分为双层吸音结构，内膜为微孔吸音膜，外模为PTFE膜材，与整体立面统一。体育场固定屋盖采用了新型的并列式张弦桁架结构，张弦主桁架上弦为四边形空间桁架，下弦为4根并排的预应力钢拉杆，共计192根，直径规格为Φ200mm，单根**长度19m，强度等级为650Mpa。钢拉杆作为张弦桁架的下弦，比普通钢管更轻盈，比拉索刚度大。如果钢拉杆张拉不能实现均匀、对称，将引起固定屋盖结构内力分布和变形。高强度大直径钢拉杆预应力张拉是该工程的难点之一。

      节选自：中国钢结构协会空间结构分会微信公众号

      作   者：巨力索具股份有限公司 宁艳池      北京市建筑设计研究院有限公司 张   胜
